井下泵房流量計安裝位置分析 廣眾科技為您提供

　　1、流量檢測器安裝分別安裝在水泵出口的分支管路上，圖1-1所示;

　　2、流量檢測器安裝在水泵出口的總管路上，如圖1-2所示。

　　兩種安裝位置的比較，采用圖1-1所示的安裝方式可以滿足需要。

1.截止閥2.離心式水泵3.流量傳感器

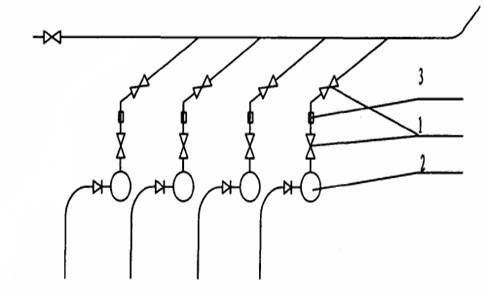

圖1-1 各個水泵分別安裝流量傳感器

1.截止閥2.離心式水泵3.流量傳感器

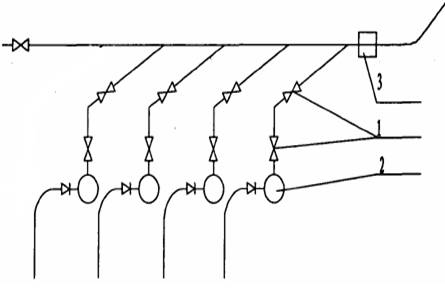

圖1-2  各個水泵只安裝一個流量傳感器

　　采用如圖1-2示的安裝方式可以保證準確測量每一個水泵在工作過程中的流量。從而可以比較準確的判斷出各個水泵機組的工作特性。但是結合煤礦井下排水過程的特點:水泵的工作方式(輪番啟動)，如果采用如圖1-2所示的安裝方式，也可以判斷出每個水泵的流量，但是需要比較復雜的軟件設計來實現。軟件中可以通過檢測干路中的流量總和與所開啟的水泵數目，可以得到整個排水泵一電機機組的工況。因此出于造價、硬件系統的復雜等方面的考慮，優先選擇圖1-2所示的方式設置流量計。

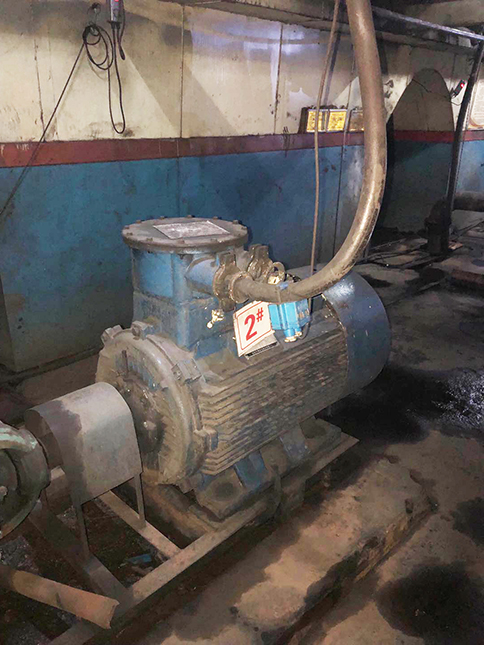

水泵圖
